Diagnostic of Toyota Camry Prominent (RHD, Engine: 1VZ-FE 2,0 L / 6 cyl / Gas)

Fuel: Fuel Injection, Mileage: 127245 km, Frame: VZV30-0004494

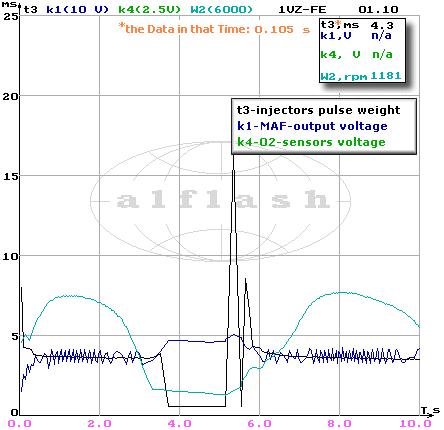

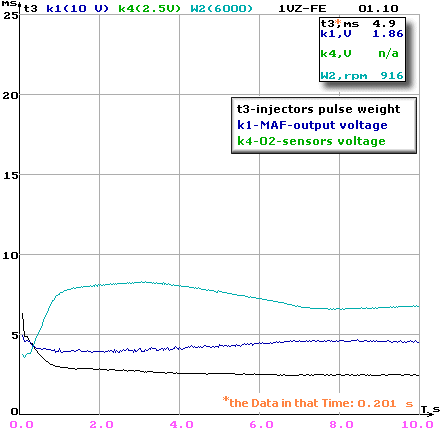

2.gif (8742 bytes)3.gif (12163 bytes)Заведение практически холодного двигателя



Справа. Заведение при снятом разъеме MAF sensor (две попытки).
Обращаю Ваше внимание на то, что вне зависимости от скорости вращения двигателя, время открывания форсунок (после "отпускания" стартера) остается неизменным.
Прим. В промежутках между "заведением" двигателя форсунки не открываются... Но в силу особенностей программного обеспечения стенда диагностики, если период управляющих импульсов более 0,2 сек (или 0,4 или 0,6), то по умолчанию длительность принимается равной 0,6 мсек, период повторения 0,2 сек (или 0,4 или 0,6).

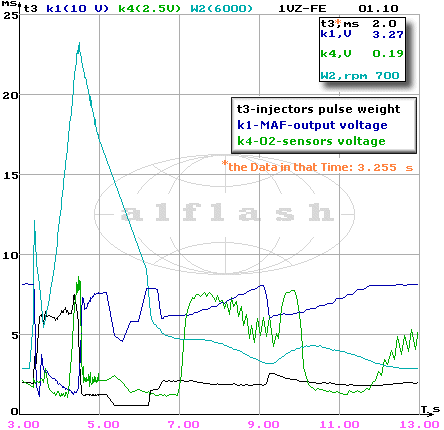

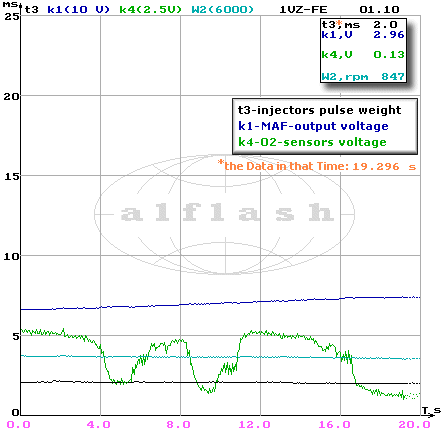

17.gif (11033 bytes)14.gif (13615 bytes)Вращение винта ("idle mixture adjusting Screw") регулировки обходного канала MAF sensor (от положения полностью закручен до положения "откручен на 4 полных оборота винта" за 8 шагов).

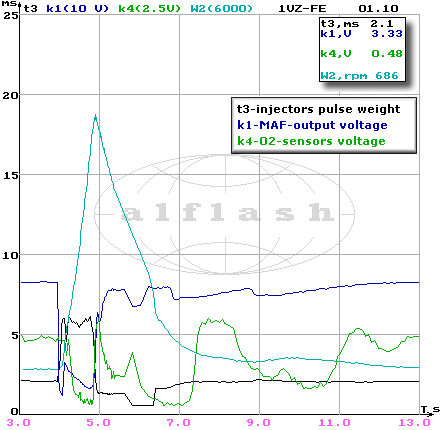

Странное поведение двигателя после принудительного ХХ (the deceleration)


Idle, acceleration, deceleration and again idle после промывки форсунок (after Wynns), проверки-регулировки опережения зажигания (было 6 deg. BTDC, вместо положенных 10 deg. BTDC), профилактики клапана управления ХХ и корпуса дроссельной заслонки.
Отмечено улучшение динамики набора скорости, некоторое уменьшение расхода топлива, улучшение заведения холодного двигателя...

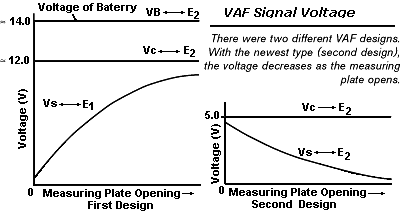

На этих графиках представлены зависимости выходного напряжения датчика потока воздуха (MAF-sensors output Voltage) от степени открытия Measurung Plate.
Note. В современных MAF (Second Design) реализована обратно пропорциональная зависимость
выходного напряжения датчика от количества воздуха, поступающего в цилиндры.
