Диагностика "своими руками"

В данном материале рассмотрены простые "самопальные" приспособления для диагностики и ремонта, которые может изготовить любой желающий. Описанные устройства, безусловно, "не открывают Америку", но упрощают соответствующие проверки... Хотя некоторые "сПЕЦЫ" и считают их смешными, но это только от зависти и неумения сделать что-нибудь полезное вообще и своими руками, в частности.

Светодиодный индикатор.

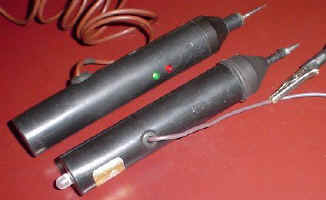

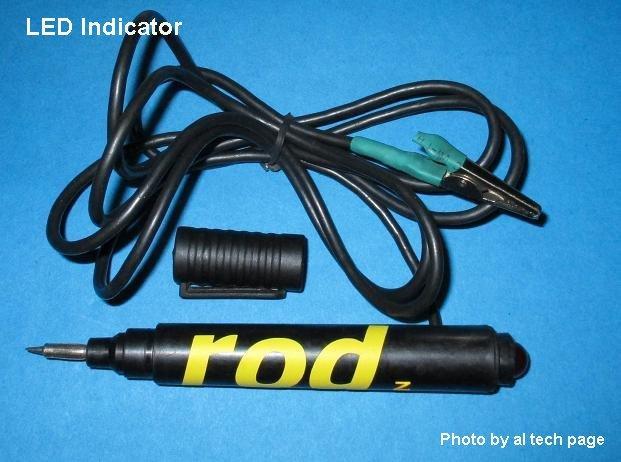

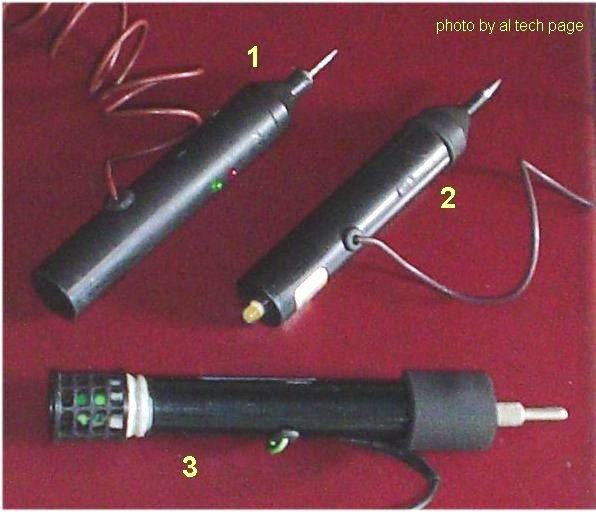

LED-indicatorLED-indicatorsВнешний вид представлен на фото.

Суть индикатора No.1 заключается в том, что в нём используются два светодиода (СД), включенные разнополярно и каждый через отдельное токоограничительное сопротивление. В зависимости от типа СД, резистор выбирается согласно формуле, где

Uавт - напряжение бортовой сети, Uсд- падение напряжения на СД;

Iдоп.сд - максимально допустимый постоянный ток СД.

Применение двух СД позволяет не беспокоится о полярности подключения. При подключении любым из двух возможных способов, будет светиться красный или зеленый СД. Т.о. появляется удобная возможность проверять, используя ту же арматуру, не только положительное напряжение относительно корпуса ("минуса"), но напряжение относительно "плюса".

Еще проще индикатор No.2, в котором используется двухцветный СД: в зависимости от полярности подключения он светится красным или желтым цветом.

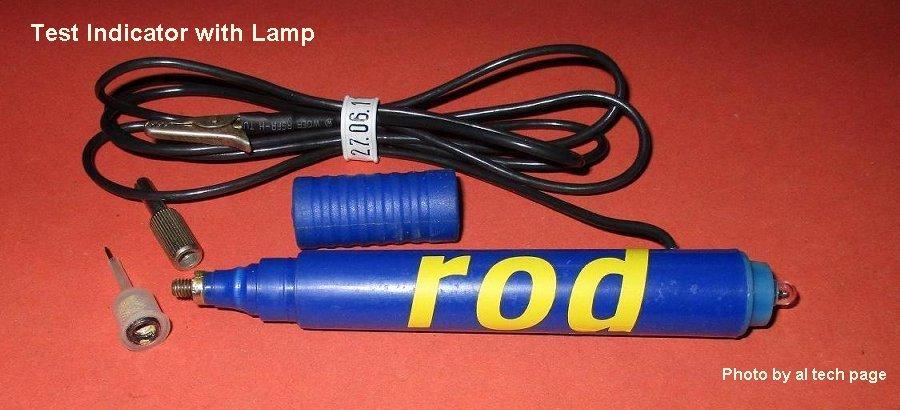

Test Indicator with LampLED-indicator При инициализации кодов самодиагностики замыканием соответствующих контактов диагностических  разъемов Toyota, Mitsubishi, Nissan, Subaru, Honda, Mazda, etc, (как OBD-II, так и pre-OBDII aka OBD-I) стОит использовать не перемычку, а индикатор (фото слева) c маломощной лампой накаливания (Ensure a 1-5 watt bulb is placed in-line of positive lead).



Старый фломастер можно переделать и в такой светодиодный пробник (фото справа).

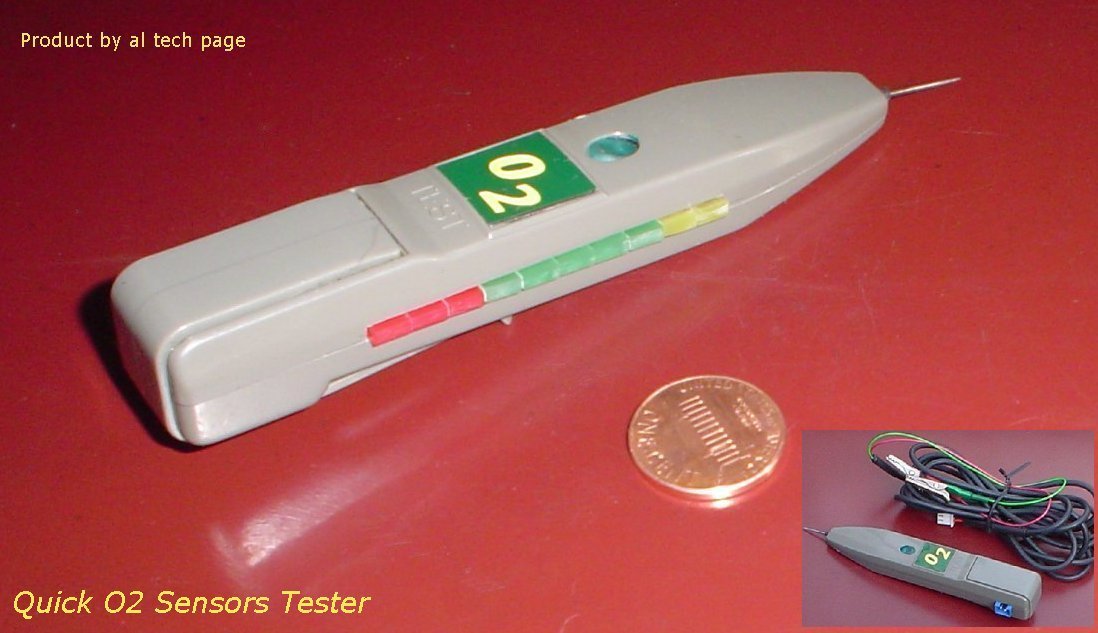

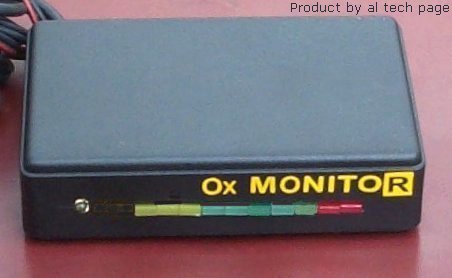

O2 Monitor

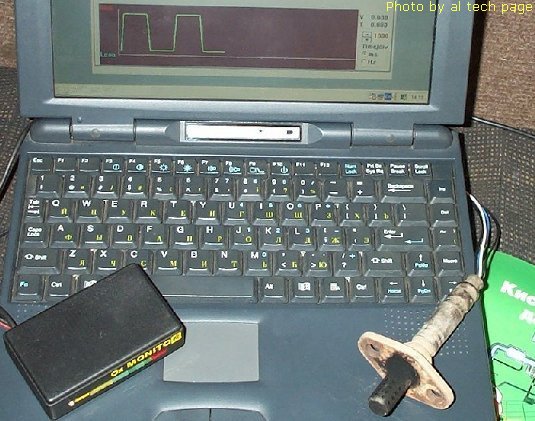

O2 Monitor (98883 bytes)

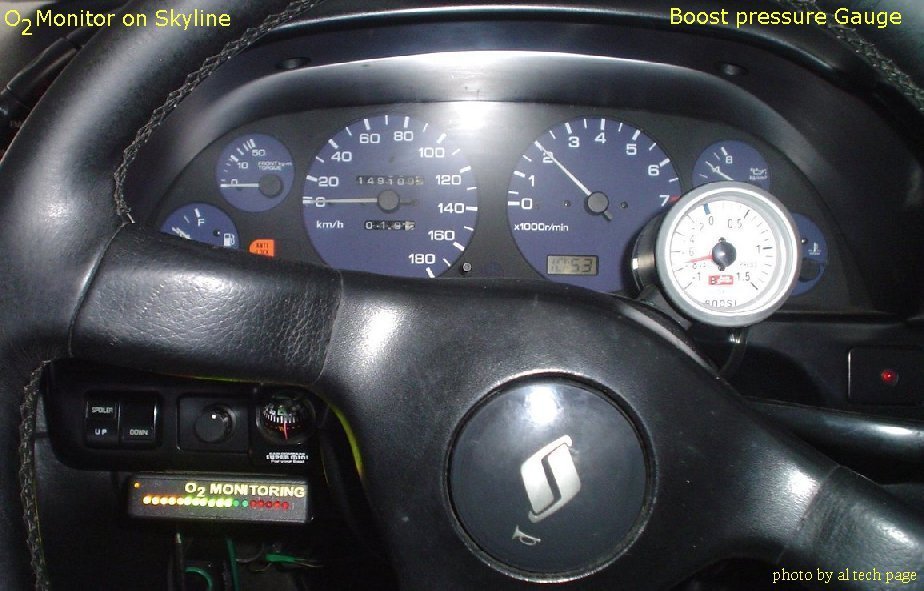

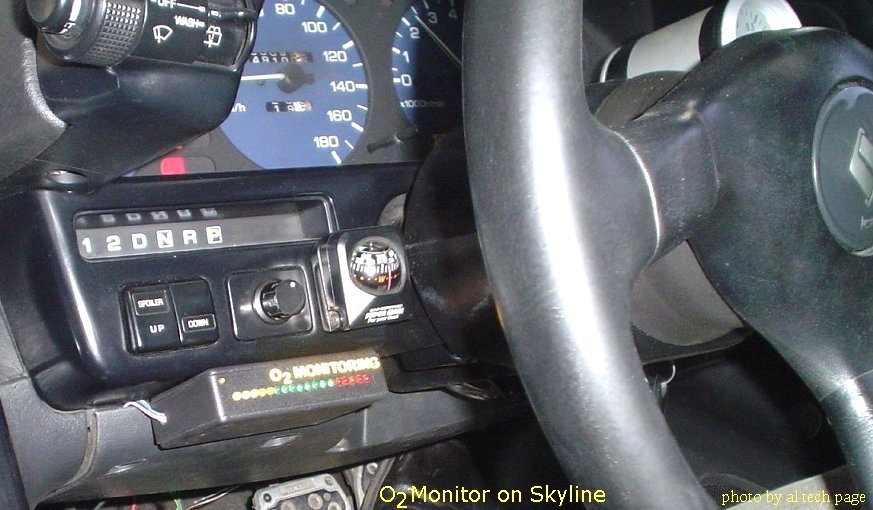

O2 Monitor on Skyline (15519 bytes)

 Log-Analyzer on AE

Log-Analyzer on IT2

Mercedes-Benz LED-code Reader

"Scaner" LED-codes from 38-pole DLC Mercedes-Benz

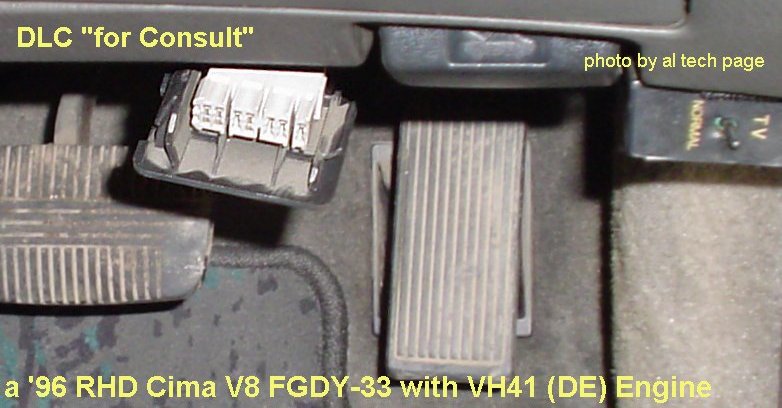

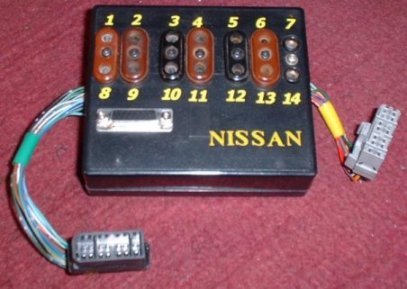

"Переходник" for reading DTC Nissan  (without scan tool)

Mitsubishi DTC Retriever

"Переходник" for reading DTC Mitsubishi (without scan tool)

Toyota Data Reader



  Data Reader (DTC, O2-monitoring, checking Vf-voltage, A/T-mode indicator) a 1989-2001 Toyota & Lexus ISCV Checker

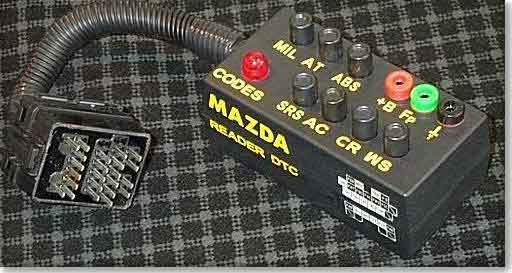

 Mazda DTC Retriever предназначен дляMazda DTC Reader считывания кодов неисправности (Read DTC)

- Engine

- A/T

- ABS

- Air Bag

- A/C

- Cruise Control

- 4WS

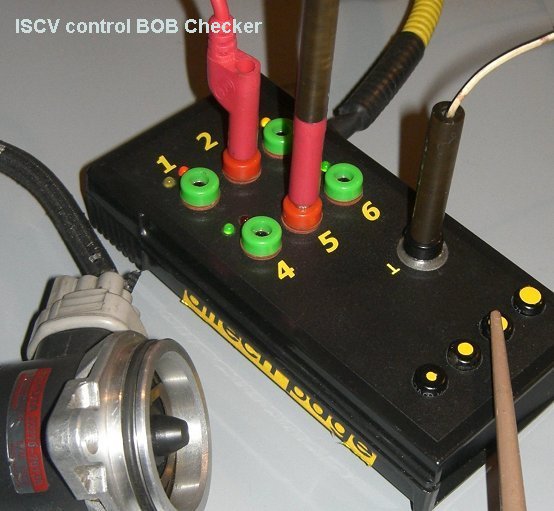

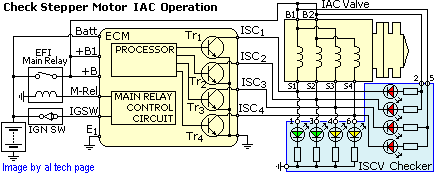

Для проверки выходных каскадов ECM и исправности клапанов ХХ (Mitsubishi, Toyota, Nissan) с приводом c шаговым двигателем можно использовать этот "девайс". В нем параллельно-последовательно обмоткам двигателя подключены СД (LED) и обычные переключатели (МП3), что позволяет проверить как управление "от компа" так и работоспособность самого клапан (как это делается в реале - см. видео в этой страничке)

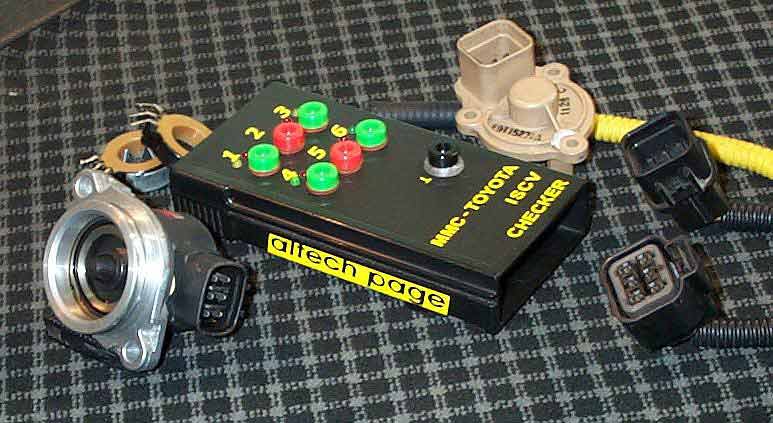

ISCV idle Speed Control Valve Checker

 "The Devices" for Read codes (Non-Sae DTC) from the flashing warning light: MIL or CE Lampe by Engine, SRS, ABS, etc.) and clear DTC using OBDII-connector.

Note. Japanese Cars have correct procedure for read DTC without Scan Tool (in Vehicle with OBDII). For example, in MMC, Toyota, etc.

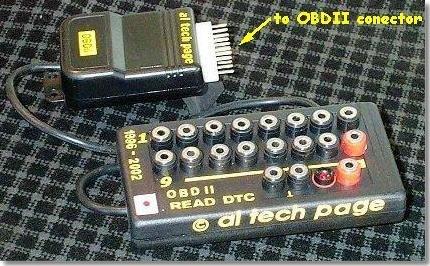

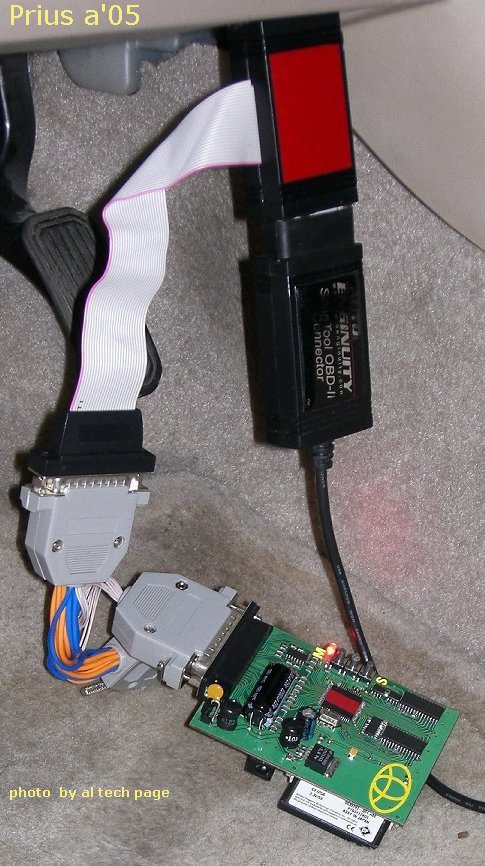

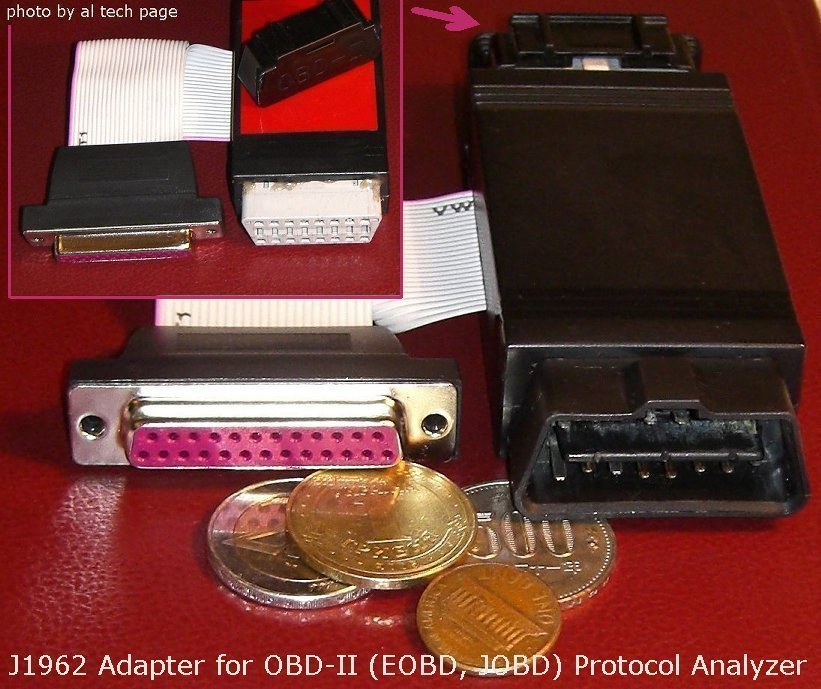

Breakout Box for reading MIL-codes without ScanTools (by J1962 / ISO 15031-3  connector)

OLD Breakout Box for reading MIL-codes w/o ScanTools (by J1962 / ISO 15031-3  connector)

Check Engine Light (MI Lamp)Прим. При возникновении неисправности информация о ней и о состоянии системы на момент возникновения неисправности, записываются в память блока управления. При этом водитель информируется об этом включением соответствующего индикатора.

Называют его по-разному: Idiot Light, Malfunction Indicator Light (Lampe) MIL, "Check Engine Light" , Check Engine, Service Engine Soon, Check Powertrain, Service Powertrain Soon, Check (with universal engine symbol), Service Soon (with universal engine symbol) или просто символ двигателя.

В этой страничке ссылки на статьи о других устройствах для диагностики и ремонта
