Nissan* and it's DDL (reading codes, data stream, MAP, etc.)

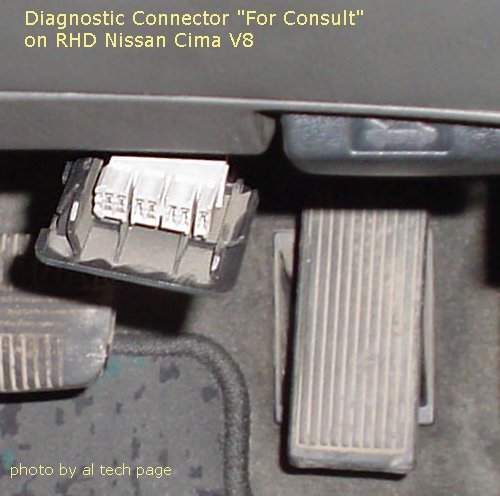

Diagnostic Connector DDL ("for Consult")

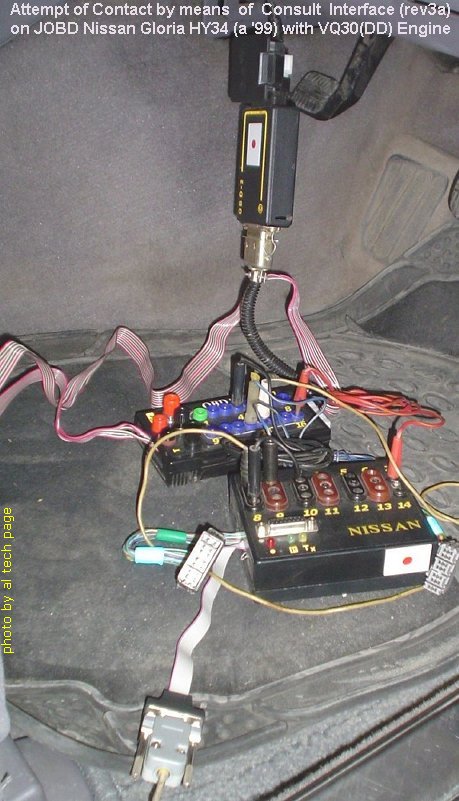

Attempt of Contact by means of Consult Interface (alas, to results in complete failure)

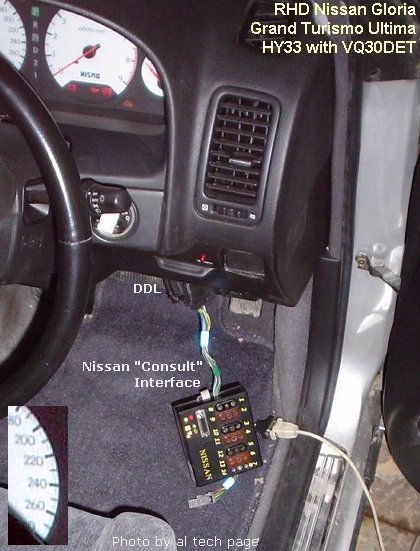

Connecting on Gloria with VQ30DET

Note.

Иногда наблюдаются почти курьезные ситуации. На значительном количестве автомобилей европейского и азиатского рынка устанавливался разъем для подключения сканеров, внешне не отличимый от разъема OBD-II (J1962), но для связи со сканерами использовались либо протоколы предыдущих поколений диагностики или несколько модифицированные стандартные протоколы. До сих пор можно встретить недоумение некоторых техников, которые, видя разъем знакомой конструкции, предполагают, что признак обязательного наличия системы OBD-II. Такой разъем является необходимым, но не достаточным условием. и на значительной части моделей возможно считывание данных этой программой с использованием такого или такого якобы "OBD-II разъема".

Выражаю искреннюю признательность Владимиру Белозерцеву (Mr.V. Belozertcev), благодаря знаниям, труду и энтузиазму которого, я стал обладателем столь полезного и нужного средства** диагностики ECU and A/T of Nissan (DDLReader).

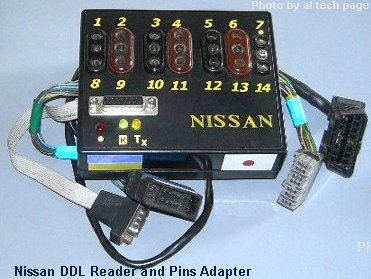

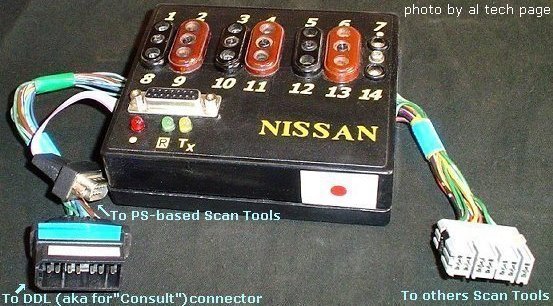

"Device" is into it box (Old Version)

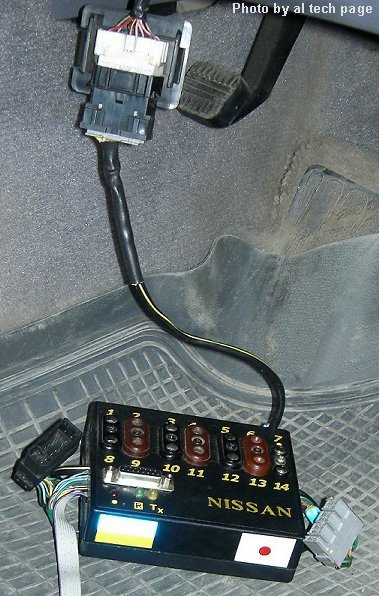

The Work at "OBD_II" (no J1962) Connector New Self(Home)-made Interface for DDL Reader

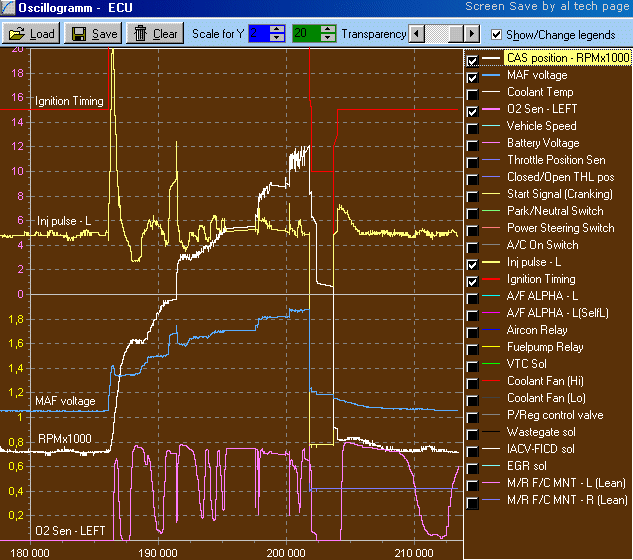

Graphs of the Data Stream on RB20DET by DDLReader

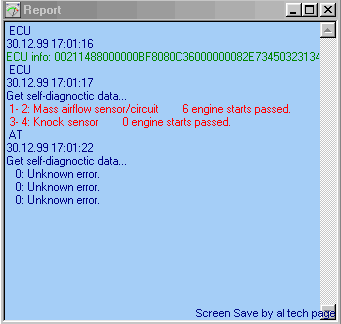

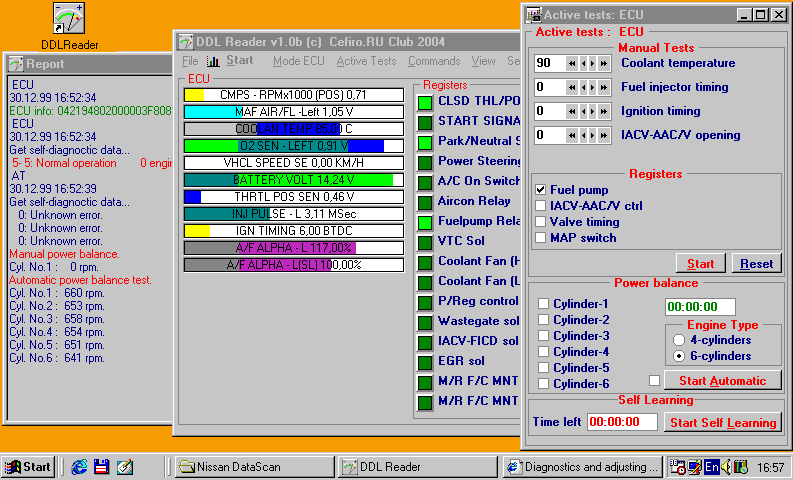

Throuble Codes Report Screen on RHD Gloria HY33 (VQ30DET) by DDLReader

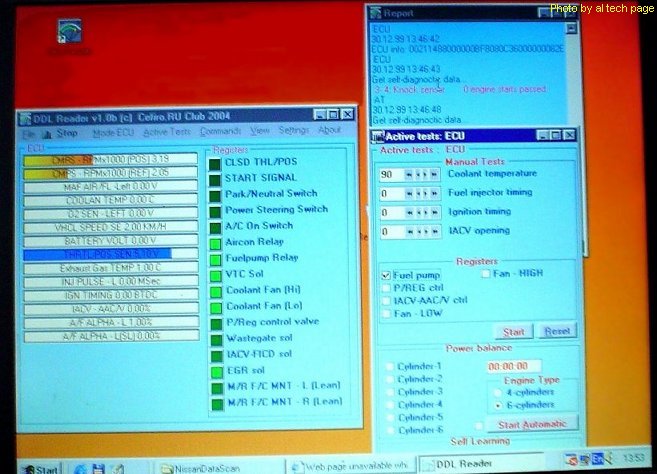

Photo: Data Monitor, Actuatotr Test and Check Resuls Sreen by DDLReader

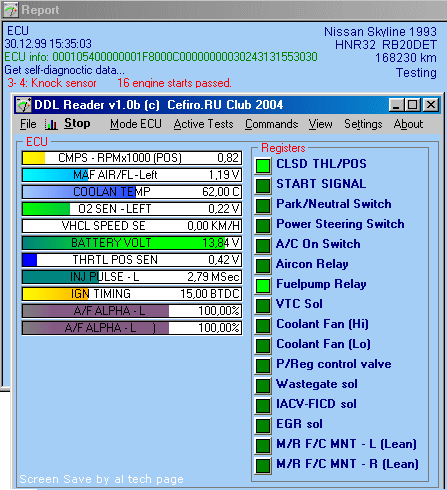

Throuble Codes Report Screen on RHD Skyline HNR32 (RB20DET) by DDLReader

Print Screen Live Data Screen on RHD Laurel (a'98 !) HC35 (RB20DE) by DDLReader

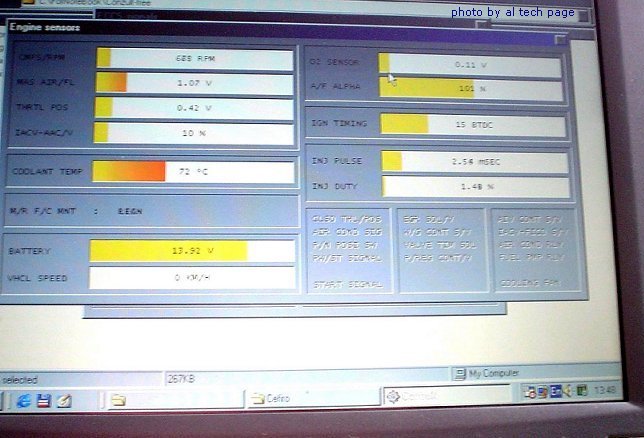

Realtime monitoring and Datalogging by Conzult freeware version on my PC

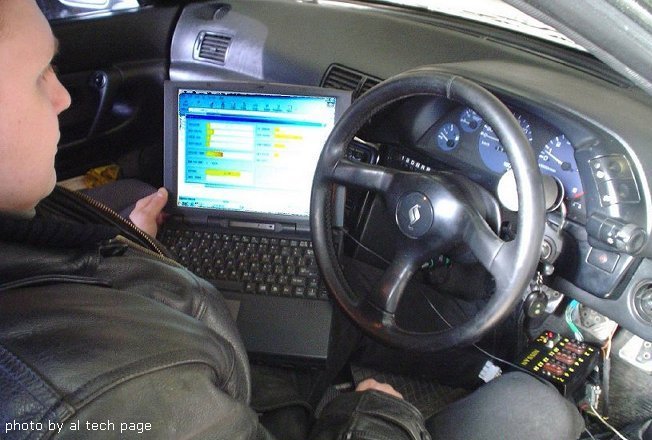

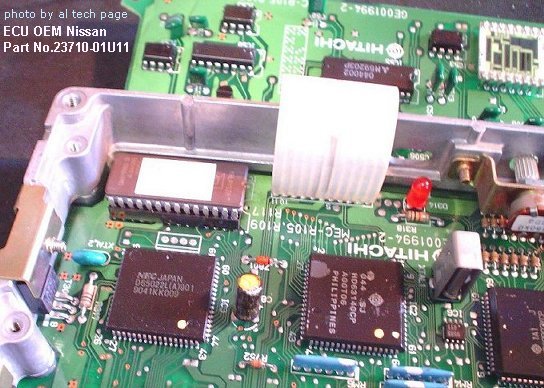

Mr. D. Martynuk check the Live Data, Knock and Timing Map with the "PC-based Consult" on its Skyline GTS-4 MT (!) RB20DET To Modification Rom-Data I install 28 pin DIP socket, replace the PROM chip to EPROM with 'Tuning Software'





Click for Nissan Data Scan (with Interface and Screen Shots).Take a look also "Nissan Data Scan" (with my Interface and my Screen Shots).





*pre-OBDII

** while only Photos and Screen Shots



"Statistical" table



DDLReader (freeware)

Nissan Data Scan

Zcontrol (freeware)

NissanScanV1.0n

Vehicles

Read/Clear throuble codes

Data Display/Graphs of the Data Stream

Reading PROM/MAP

Active Test/Data Logging

Read/Clear throuble codes

Data Display/Graphs of the Data Stream

Reading PROM/MAP

Active Test/Data Logging

Read/Clear throuble codes

Data Display/Graphs of the Data Stream

Reading PROM/MAP

Active Test/Data Logging

Read/Clear throuble codes

Data Display/Graphs of the Data Stream

Reading PROM/MAP

Active Test/Data Logging

PrimeraW10,P10 SR20Di

+/+

?

-

-

+/+

+

?/1

partl/+

+/+

+/-

partl/-

-

?

?

?

?

Laurel HC35, RB20deNEO

+/+

+/+

-

+/+

+/+

+/+

+/+(2)

+/+

+/+

?

?

-

?

?

?

?

Gloria HY33, VQ30DET

+/+

partly

-

-

+/+

+/+

+/+

-/+

+/+

?

?

-

+/+

+/+

+/?

+/+

Skyline HNR32, RB20DET

+/+

+/+

-

-

?/?

?/?

?/?

?/?

+/+

+/?

-/+

-/+

+/+

+/+

+/?

+/+

Cima FGNY33
V8 S-Four, VH41DE

?

?

?

?

+/+

?

?

?

+/+

?

?

?

?

?

?

?

Laurel a'01(!),
CG35,RB25DE

+(?)
/+(?)

+(?)
/+(?)

-

?

+/+

+/+

?/?

full
/full

?

?

?

?

?

?

?

?

Skyline300GT HV35,VQ30DET

-

-

-

-

-

-

-

-

-

-

-

-

?

?

?

?

Maxima A32, VQ30DE

+/+

+/+

?

-/+

+/+

+/+

+/+

+/+

?/?

?/?

?/?

?/?

+/+

+/+

+/+

+/+

Skyline HCR32, RB20DET

+/+

-/-

?

-/?

+/+

+/+

?

-/?

+/+

?

?

-/?

?

?

?

?

SkylineSTEGEA
WGC34,RB25DE

+/+

+/+

?

+/+

+/+

+/+

+/+

+/+

+/+

+/+

?

-/?

?

?

?

?

STEGEA,WGNC34
RB25DET

+/+

+/+

?

+/+

+/+

+/+

+/+

?

?

?

?

?

+/+

?

+/?

?/+

Almera,N14,
GA16DE a'97
+/+ +/+ - +/+ +/+ +/+ +/+ +/+ ? ? ? ? +/+ +/+ +/+ +/+
Presage U30,
K24DE a '00
+/+ +/+ - +/+ +/+ +/+ +/+ +/+ ? ? ? ? +/+ +/+ +/+ +/+

to be cont.

(1) I don't know address and so can't read its data



(2) For example, the address for Top Speed Limiter is 7FA5. 5Chex equals 184km/h. FF equals 255dec (510km/h).

Hope these links will help

Generic Nissan Engine ECU Register Table

Consult protocol, Nissan Technical egroup, Issue 6

Basic_Consult_Interface_Schematic

RS-232 Drivers and Receivers

Surface Vehicle recommended Practice (J2190)

OBD (ISO) to RS232 Interpreter

OBDScan Protocol Converter Interface

http://cherrypicker.tripod.com/id10.html (ECU Tuning for VG30DETT)
http://pages.infinit.net/jsenk/
http://www.obd2crazy.com/



* "...SAE Recommended Practice J2534 (February, 2002), "Recommended Practice for Pass-Thru Vehicle Reprogramming". EPA will require that OEMs comply with SAE J2534 beginning with the 2004 model year..." **J2008: Beginning 2002, manufacturers shall make available at a fair and reasonable price,all 2002 and newer model year vehicle emission-related diagnosis and repair information provided to the manufacturer’s franchised dealers.Within 30 days of its availability to franchised dealers."

Note. При проблемах с холостым ходом (особенно после "очистки" корпуса дроссельной заслонки этимим прогами можно научить комп новому ее состоянию (Idle Air Learning). Хотя при желании это можно сделать "вручную".
