Nissan PC-based Diagnostic Programm DataScan

Thanks a lot to Mr. Jason Dear, Mr. Tom Kolodziejczyk, and Mr. Vlad Vdovychenko.



By its Courtesy, I use also "Nissan Data Scan" (with Interface). E.g. it video (long) file - 3.700kB (of RHD Laurel HC35).
I hope, in the Future Jason and Tom will did version for OBDII Cars by Consult-II protocol:-)

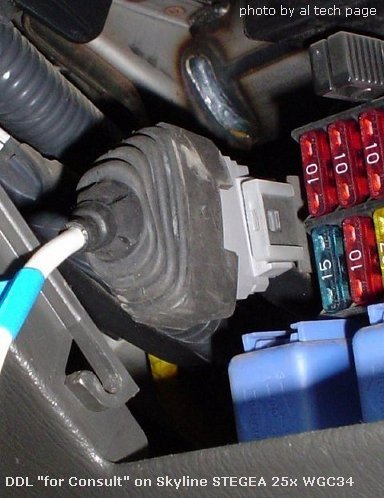

DDL "for Consult" on Skyline STEGEA 25x WGC34 (RB25DE)

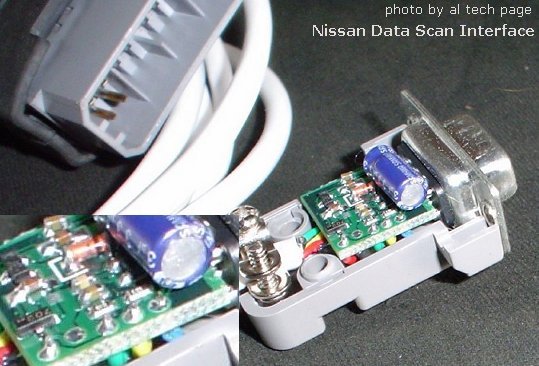

The Interface for Nissan Data Scan

PC-based Scan Tool

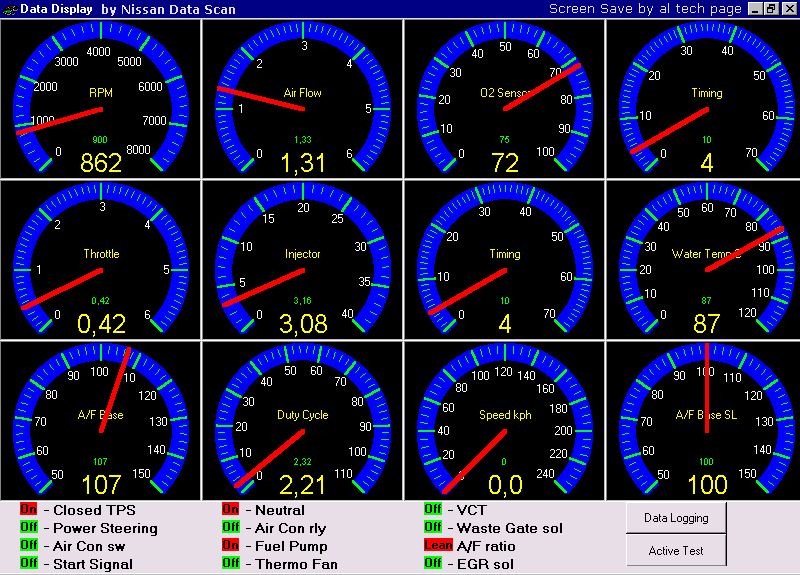

Real Time Monitoring by the Nissan Data Scan

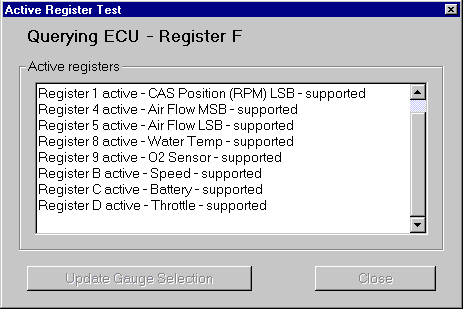

"Active Registor Test"

Интерфейс выполнен в виде печатной платы, размещенной корпусе разъема (photo). Перечень доступных функций приведен в Menu.

Data Display - выводит на экран значения выбранных для контроля параметров. Доступна функция "Test for live Registers", которая автоматически определяет перечень доступных параметров и регистров ECM.

Data Logging - создает файл, в который записываются выбранные параметры. Эта функция позволяет проверять и сравнивать показатели разных авто или одной машины в разных её состояниях в т.н. "спокойной обстановке". Т.е. проводится запись при реальном движении авто в ситуациях интересных для анализа. А вот сам анализ - после окончания движения...

Self Diagnostic - говорит само за себя. Считывание и стирание кодов неисправности.

Speed trial - контроль времени разгона автомобиля до выбранной скорости. Доступна коррекция по размерам установленной резины.

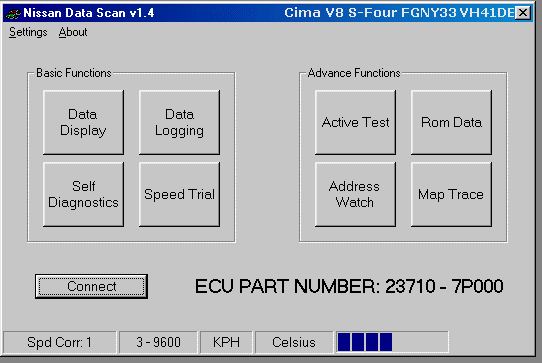

Menu

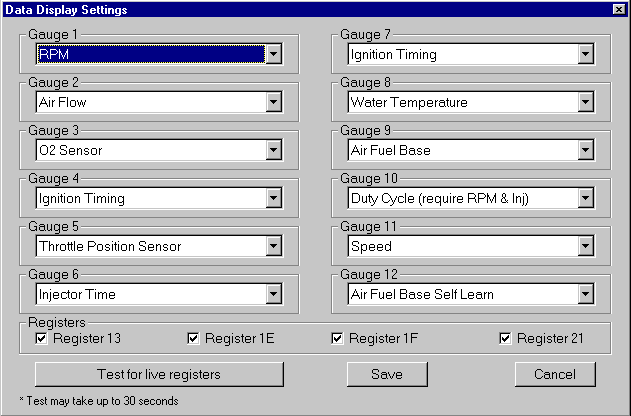

Data Display Settings

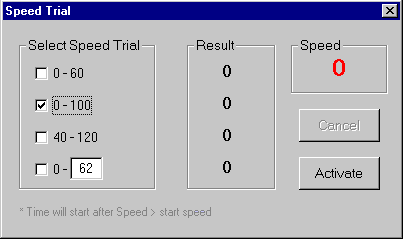

Speed Trial

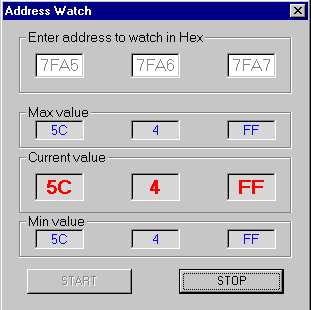

Address Watch

Active test - позволяет отключать цилиндры, изменять состав смеси, регулировку опережения зажигания, управалять клапаном Х.Х., реле топливного насоса, вентилятором охлаждения, корректировать ALPHA, и т.д.

Особый интерес представляют функции:

Address Watch - чтение содержания выбранных ячеек памяти ECM,

ROM Data - считывание выбранного адресного пространства,

MAP Trace - считывание топливных карт и карт опережения зажигания...

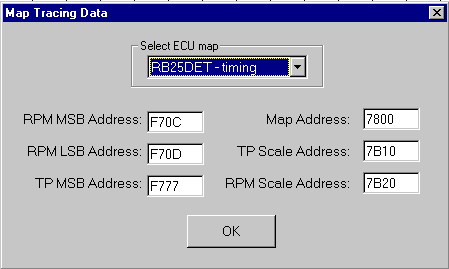

Setting MAP Tracing Data

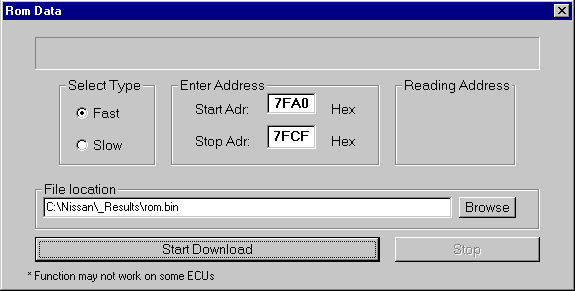

Set Rom Data

Initialization Setting

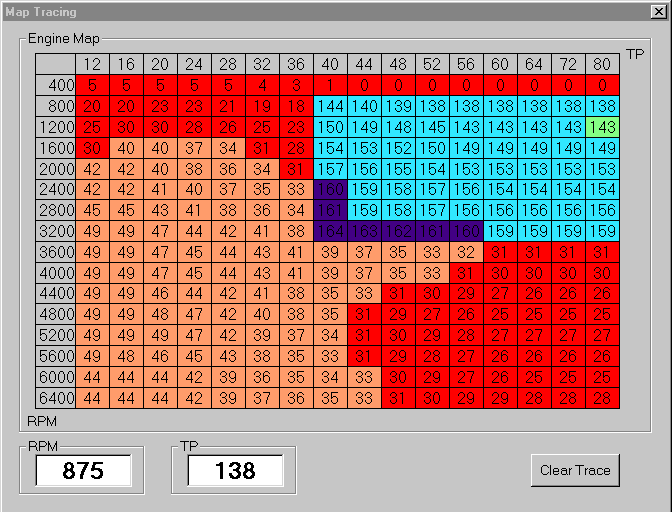

Engine MAP

 Перечень диагностированных авто в таблице этой странички

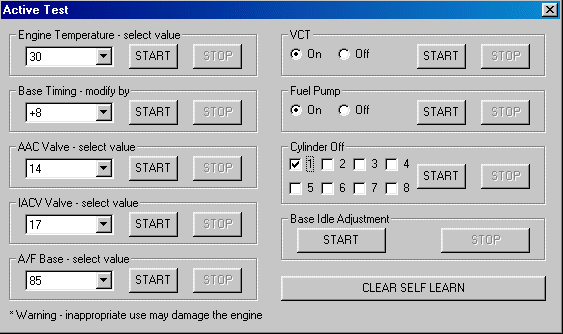

Active Test

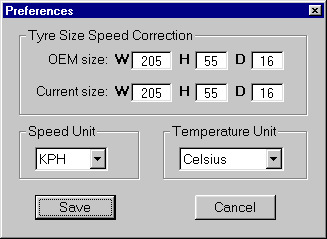

Preferences for Tires
