Схемы вакуумных соединений двигателей

Toyota - Mitsibishi - Nissan


Toyota

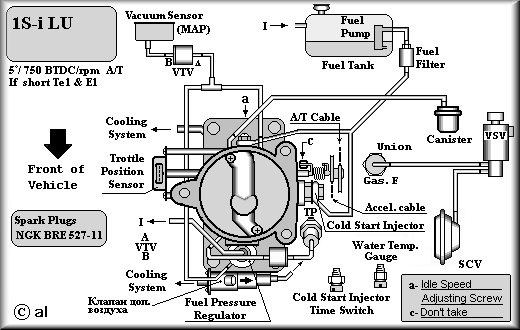

1Si-LU
1Si-LU (инжекторная система CFI)

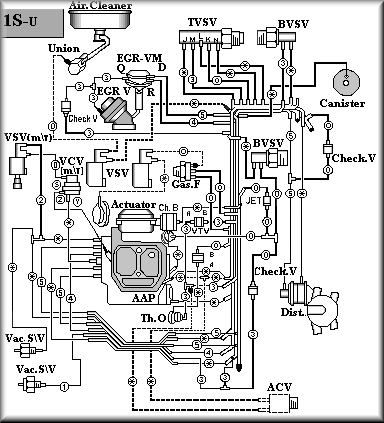

1S
1S (карбюратор)

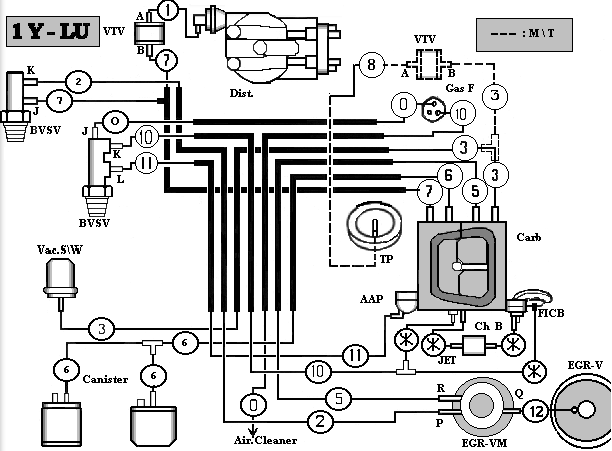

1Y-LU
1Y-LU (карбюратор)

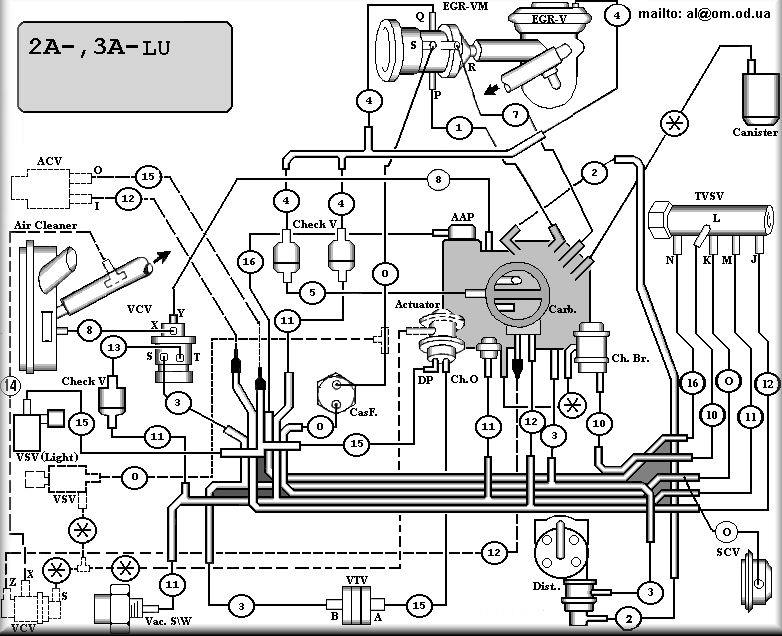

2A3A-lu
2A,3A-LU (карбюратор)

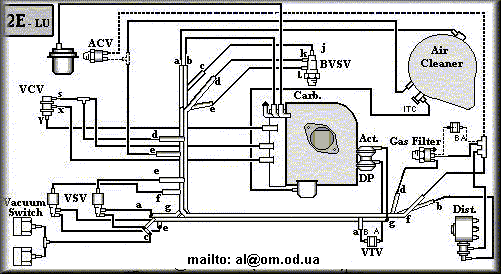

2Elu
2ELu (карбюратор)

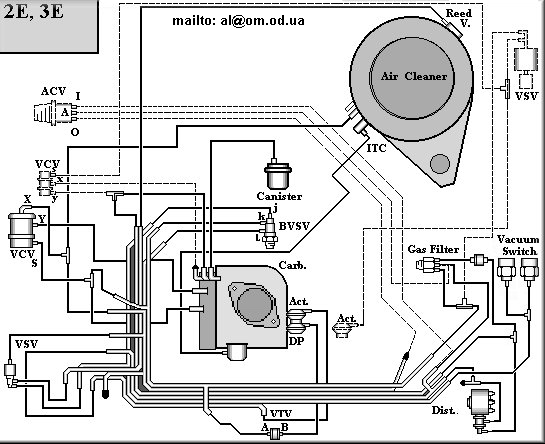

2E3E
2E,3E (карбюратор)

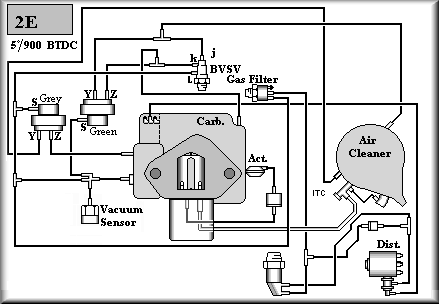

2E3Enew
2E,3Enew (карбюратор)

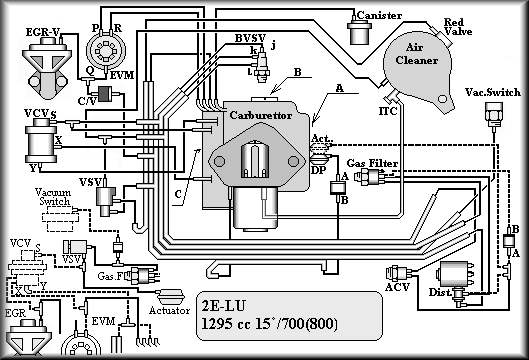

2Elunew
2ELUnew(карбюратор)

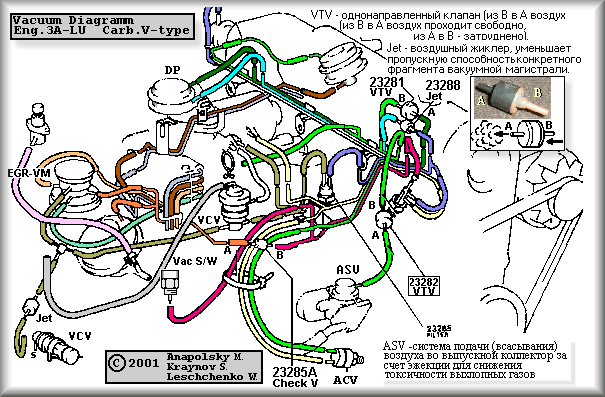

3ALUv
3ALU(V-type)

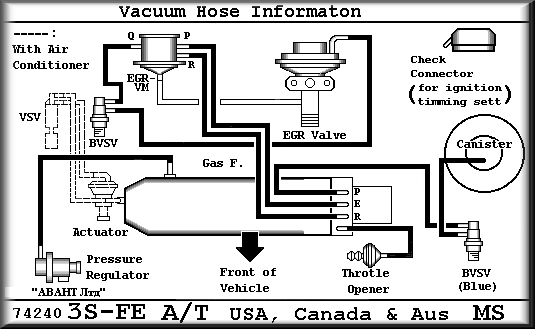

3S-FE
3S-FE (FI-MP)

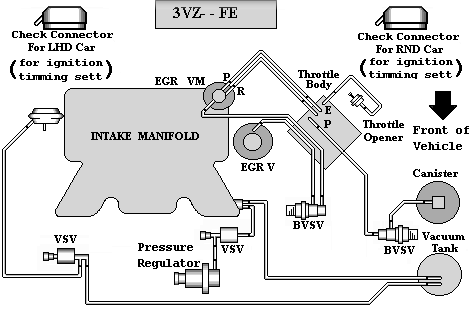

3VZ-FE
3VZ-FE (FI-MP)

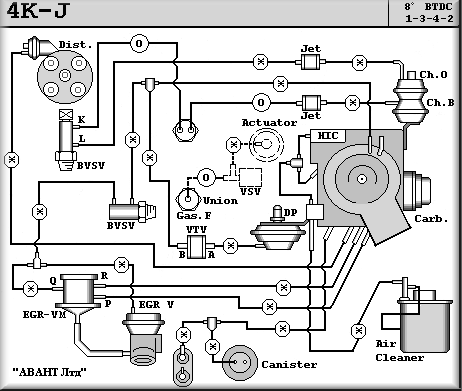

4K-J
4K-J (карбюратор)

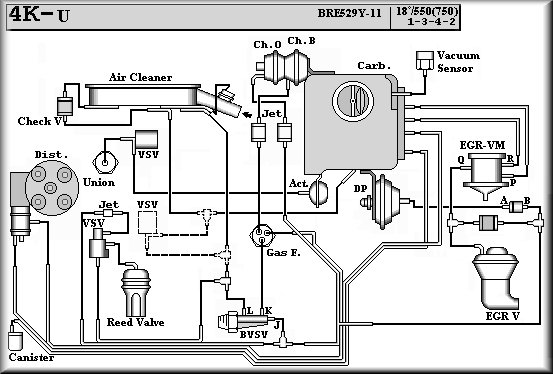

4K-U
4K-U (карбюратор)

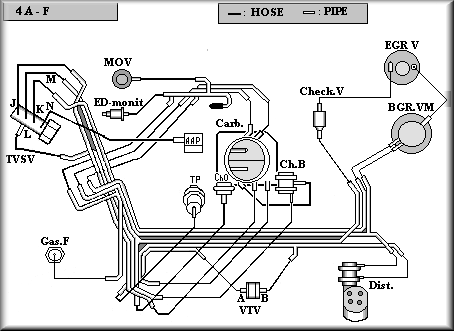

4A-F
4A-F (карбюратор)

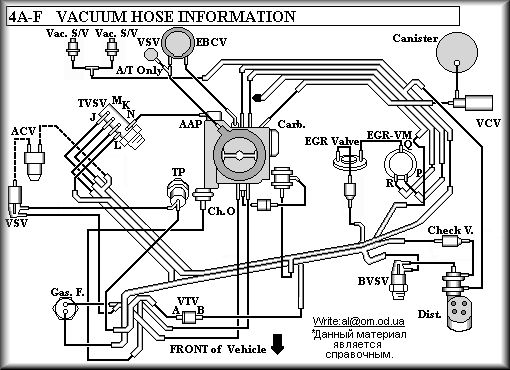

4A-Fnew
4A-Fnew (карбюратор)

4A-FE (Вар.1) - Формат PDF
4A-FE (Вар.1)

4A-FE (Вар.2) - Формат PDF
4A-FE (Вар.2)

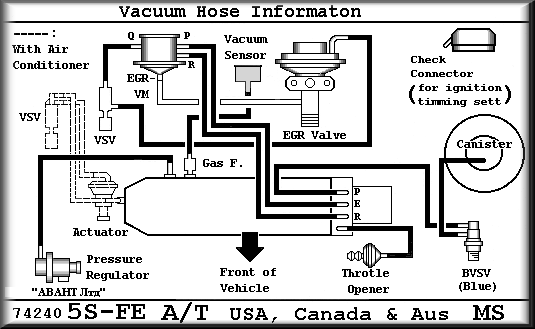

5S-FE
5S-FE (FI-MP)

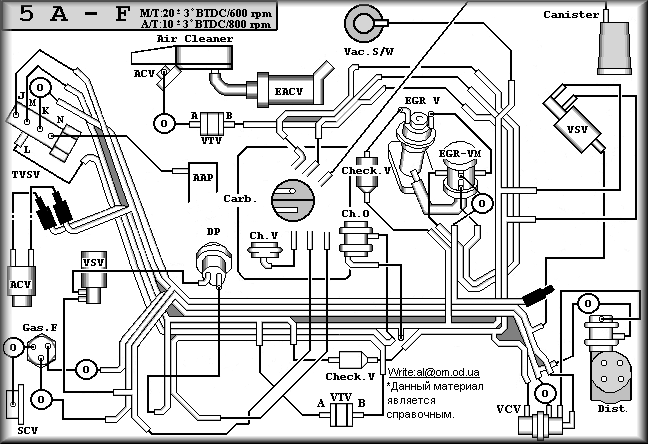

5A-F
5A-F (карбюратор)

Toyota Pickup (2.4l) a '89

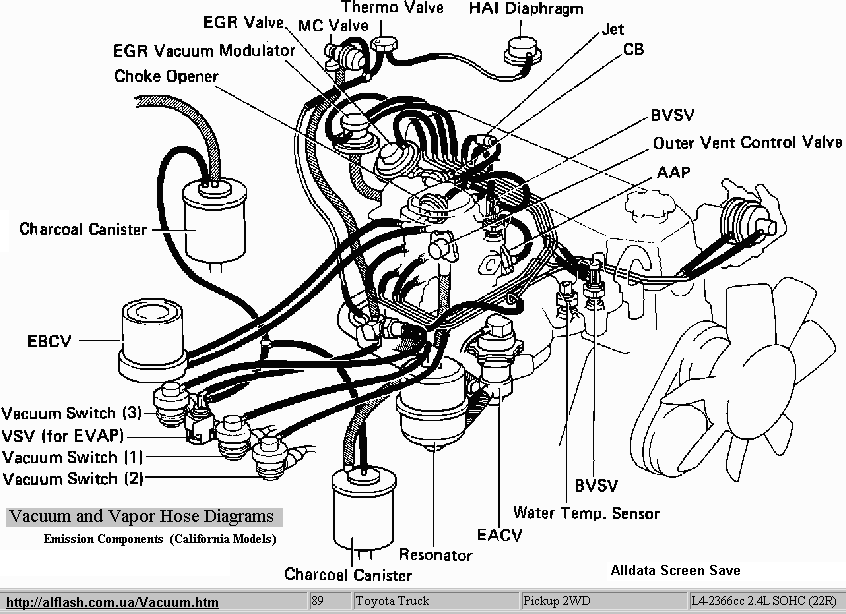

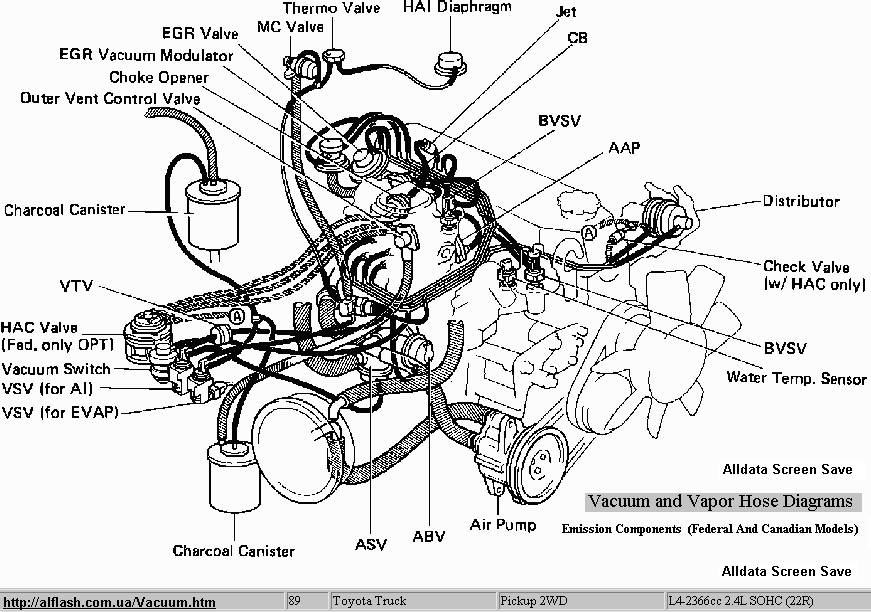

22r_cal
Image 1
22r_fed
Image 2

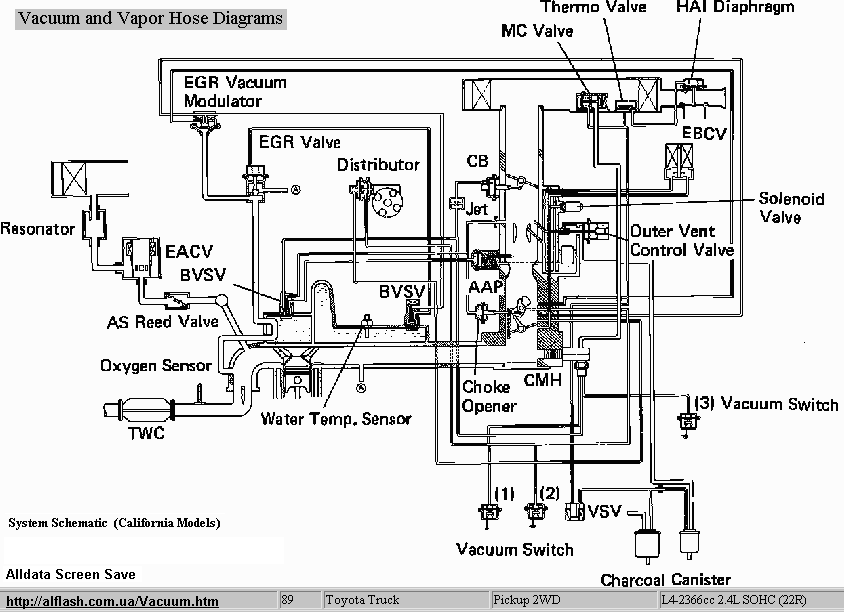

22r_cal_diagr
Image 3

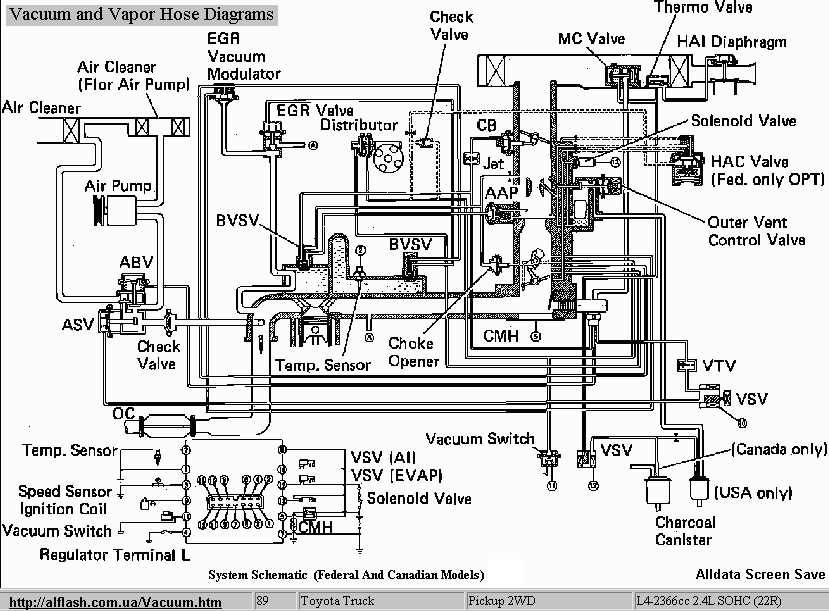

22r_fed_diagr
Image 4

Mitsibishi

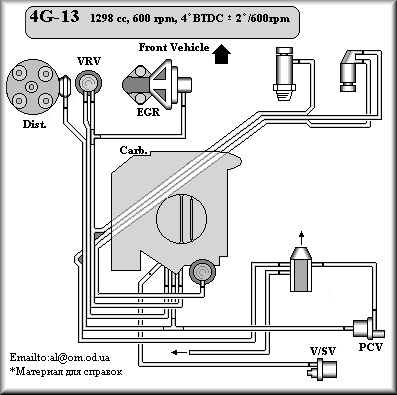

4G13__1
4G13_1 (карбюратор)

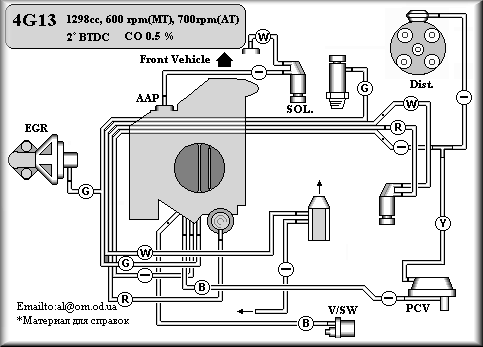

4G13__2
4G13_2 (карбюратор)

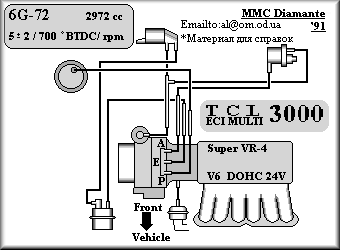

6G72 (FI-MP)
6G72 (FI-MP)

Nissan

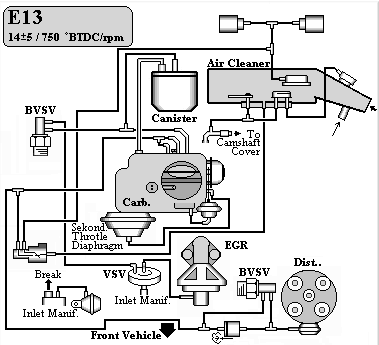

E13
E13 (карбюратор)

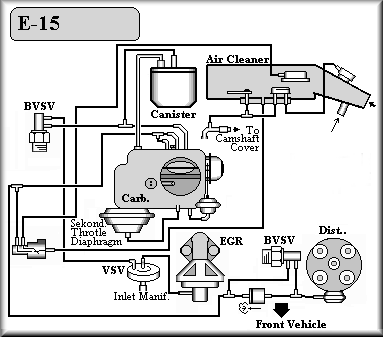

E15
E15 (карбюратор)

Вакуумные схемы, любезно предоставленные Сергеем Крайновым:

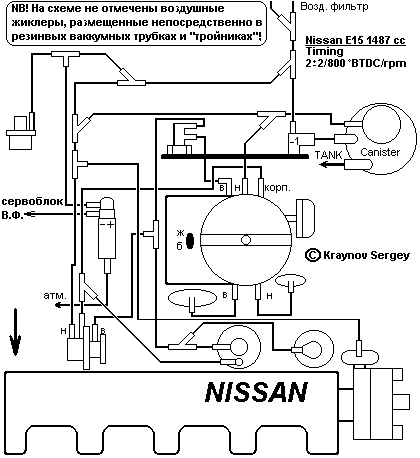

E15_1
E15_1

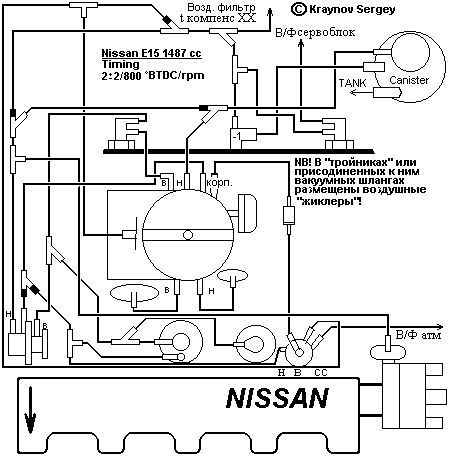

E15_2
E15_2

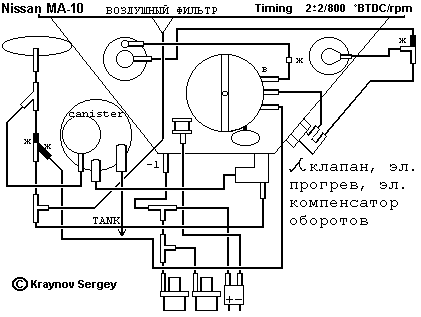

MA_10
MA_10

1991 Subaru Justy 1.2L - Формат PDF
Subaru Justy 1.2L

Обращаю Ваше внимание на то, что в зависимости от года выпуска, комплектации автомобиля, страны назначения возможны некоторые некоторые изменения.
