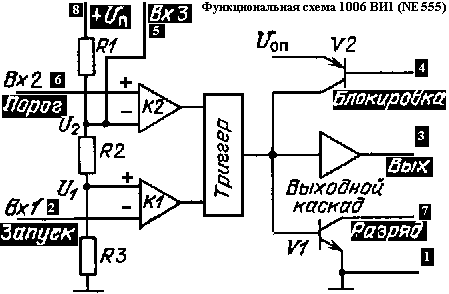

Немного о микросхеме средней степени интеграции - таймере NE555 (1006ВИ1- полный аналог), на основе которого создан имитатор (Рис.1)

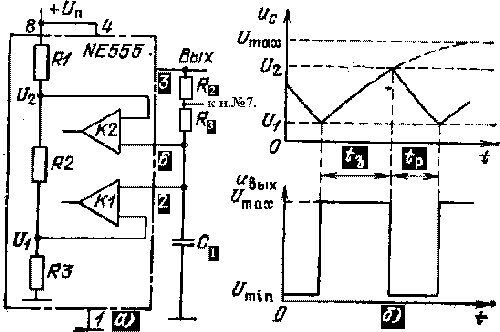

При подаче напряжения питания конденсатор C1 начинает заряжаться через сопротивления R2 и Rз (участок tз, см. рис.2б)
При достижении напряжения U2, компаратор К2 переключает «Триггер», который в свою очередь, открывает транзистор «Разряд». Через этот транзистор и сопротивление R2 конденсатор разряжается(участок tp) . При уменьшении напряжения на C1 до величины U1 (т.е. до напряжения срабатывания компаратора К1), «Триггер» возвращается в исходное положение, транзистор закрывается и конденсатор C1 вновь начинает заряжаться. Т.к. отличие величины C1{tз=С1{х}(R2+Rз)} постоянной времени заряда конденсатора от «постоянной времени» разряда: tp ={C1хR2} сравнительно невелико, то выходное напряжение таймера почти прямоугольник (меандр).
"Вход 3" (контакт №5,рис.1) предназначен для изменения порога срабатывания компаратора К2. Подавая на этот вход напряжение через потенциометр, можно изменять частоту выходного напряжения. Обычно этот вход шунтируется конденсатором ёмкостью 10n (0.01 мкф) на "общий".
По формулам (рис.3) производится расчет частоты и периода выходного напряжения.
При R2=2200 ом, R3=100 000 ом, C1=22мкф, частота выходного напряжения f=0.32 Гц, а период t=3 сек.
Контакт №4 таймера - блокировка генерации импульсов.
Описанный таймер нашел свое применения в турбо-таймере, таймере свечей накала, стробоскопе для проверки угла впрыска в дизельных двигателях и других устройствах для диагностики.
Исследования Kraynov Sergey по применению имитатора выходного напряжения Лямбда-зонда (на основе этой микросхемы) в карбюраторных системах подачи топлива Toyota и MMC, вселяют достаточный оптимизм с точки зрения использования данного устройства при невозможности замены неисправного Лямбда-зонда.
