Считывание кодов самодиагностики А/Т RA4A-EL & RB4A-EL



Система самодиагностики А/Т диагностирует исправность датчиков, их электрических цепей (входные устройства), электромагнитные клапаны (выходные устройства) и transaxle operation. Дефектные коды идентифицируют возможные неисправности.

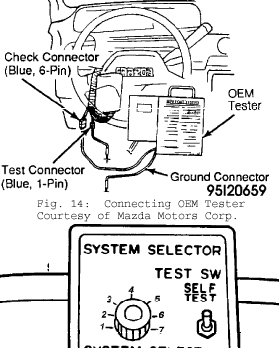

Коды могут считываться по количеству вспышек индикатора «HOLD»  или с помощью специализированного сканера.

Соедините подходящим проводом контакты «GND» и «ТАТ» диагностического разъема.

После включения зажигания и при не заведенном двигателе, наблюдайте за индикатором «HOLD». Считайте код (ы) неисправности, обращая внимание на длительность вспышек и пауз.

Сравните с таблицей.

После того как ремонт проделан, очистите коды, разъединяя отрицательный аккумуляторный провод на время большее чем 20 секунд.

Возможные варианты комплектации автомобилей Mazda автоматическими коробками передач опубликованы.

Используемые коды системы самодиагностики А/Т.

Код, проверяемый датчик и исполнительное устройство

01 Engine rpm signal (No input signal from ECU)



06 Vehicle speed sensor-VSS (Revolution sensor) (No input signal from VSS)

07 Vehicle speedometer sensor (No input signal)

12 Throttle position sensor-TPS (Open or short circuit TPS)

55 Vehicle speed pulse generator (No input signal)

56 ATF thermosensor (Open or short circuit)

57 Reduce torque signal / Slip lock-up signal, torque reduced signal(Open or short circuit)

58 Barometric absolute pressure sensor (Open or short circuit)

60 Shift “A” solenoid valve (Open or short circuit solenoid valve)

61 Shift “B” solenoid valve

62 Overrunning clutch solenoid valve

63 Lockup solenoid valve

64 Line pressure solenoid valve

65 Lockup control solenoid valve
